Перегородка с однослойными обшивками из КНАУФ листов на одинарном металлическом каркасе С 111

С 111

С 111 Перегородка с однослойными обшивками из КНАУФ листов на одинарном металлическом каркасе С 111. Комплектная система КНАУФ.

С 111
  • Масса 1 кв. м – около 28 кг.
  • Максимальная высота перегородки – до 8 м*
  • Толщина перегородки – от 75 до 125 мм
  • Индекс звукоизоляции, Rw – до 50 дБ
  • Предел огнестойкости – EI 45 (с применением КНАУФ листов ГСП-А)
  • Предел огнестойкости – EI 60 (с применением КНАУФ листов ГСП- DF )

* В зависимости от типоразмера профилей каркаса и шага стоек.

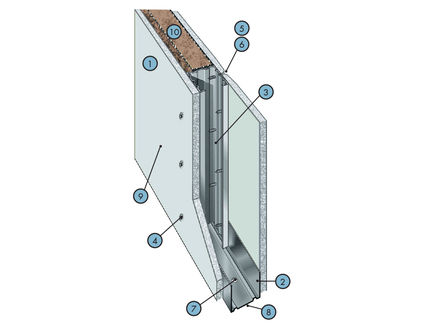

Состав комплектной системы – количество на 1 м2

  • (1) КНАУФ лист ГСП-А ( ГСП- H 2, ГСП- DF ) – 2,0 м2
  • (2) КНАУФ профиль ПН 50x40 (75x40, 100x40) – 0,7 [1,3] пог. м
  • (3) КНАУФ профиль ПС 50x50 (75x50, 100x50) – 2,0 пог. м
  • (4) Шуруп TN 25 – 29 [34] шт.
  • (5) Шпаклевка КНАУФ Фуген – 0,6 [0,9] кг
  • (6) Лента армирующая – 1,5 [2,2] пог. м
  • (7) Дюбель К 6/35 – 1,6 шт.
  • (8) Лента уплотнительная – 1,2 пог. м
  • (9) Грунтовка КНАУФ Тифенгрунд – 0,2 л
  • (10) Плита минераловатная – 1,0 м2
  • (11) КНАУФ профиль ПУ – по потребности заказчика

** по потребности заказчика.

[ ] в скобках даны значения для случая, когда высота перегородки превышает длину гипсокартонного КНАУФ листа.

Данные по количеству материалов являются ориентировочными, не учитывают потерь на раскрой и требуют уточнения по проекту.

Описание

Комплектная система КНАУФ С 111 представляет собой полный комплект специально подобранных материалов, необходимых для создания перегородки с однослойными обшивками из гипсокартонных КНАУФ листов (ГКЛ) на одинарном металлическом каркасе.

Перегородки поэлементной сборки с обшивкой гипсокартонными КНАУФ листами (ГКЛ) являются ненесущими конструкциями.

Основные строительные элементы перегородки:

Полный состав комплектной системы и требуемое количество материалов на 1 кв. метр потолка см. разделе «Технические характеристики».

Отличительные особенности данной системы:

состоит из профильного металлического каркаса, обшитого с обеих сторон гипсокартонными КНАУФ листами (ГКЛ) в один слой. Каркас по периметру крепится к строительным конструкциям и является несущей частью для гипсокартонных листов, которые в свою очередь крепятся к каркасу шурупами, образуя жесткую конструкцию.

Кроме основных элементов, комплектная система включает необходимые для решения конкретной строительной задачи технические решения, рекомендации по производству работ, а также инструменты и приспособления.

Все элементы комплектной системы С 111 производятся по современным технологиям, проходят строгий контроль качества, функционально ориентированы и в составе комплектной системы обеспечивают надежность всей конструкции в процессе длительной эксплуатации.

Применение

Область применения

Применяется при отделке помещений сухим способом.

Перегородки С 111 рекомендуются для применения в качестве легких внутренних ограждающих конструкций в помещениях с сухим и нормальным влажностным режимом по СНиП 23-02-2003, жилых, гражданских и промышленных зданий всех степеней огнестойкости и возводимых в любых районах, включая сейсмические.

Аналогом перегородок С 111 являются конструкции W 111 фирмы Knauf (Германия).

Наиболее целесообразно использование в помещениях с небольшой высотой при отсутствии высоких требований по огнестойкости и звукоизоляции.

При наличии требований к тепловой, звуковой и огнезащитной изоляции, полость перегородки между гипсокартонными листами заполняется изолирующим материалом из минеральных волокон.

Полученная поверхность перегородок пригодна для нанесения различных отделочных покрытий (краска, обои, керамическая плитка, структурированная штукатурка и др.).

Процесс монтажа включает следующие этапы работ:

  •  Разметку проектного положения перегородки по полу, потолку и базовым стенам.
  •  Монтаж каркаса перегородки С 111.
  •  Монтаж электрических разводок и закладных деталей для крепления стационарного оборудования внутри каркаса.
  •  Установку и закрепление на одной из сторон каркаса вертикально-ориентированных гипсокартонных КНАУФ листов (ГКЛ).
  •  Закрепление в пространстве между стойками изоляционного материала, если это предусмотрено проектом.
  •  Установку и закрепление гипсокартонных КНАУФ листов (ГКЛ) с другой стороны каркаса.
  •  Заделку швов между гипсокартонными КНАУФ листами (ГКЛ) и грунтование поверхности под декоративную отделку.
  •  Декоративную отделку перегородки после устройства чистового пола.

Рекомендации

Монтаж перегородок следует выполнять в период отделочных работ (в зимнее время при подключенном отоплении), до устройства чистых полов, когда все «мокрые» процессы закончены и выполнены разводки электротехнических и сантехнических систем, в условиях сухого и нормального влажностного режима согласно СП 50.13330.2012 Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003. При этом температура в помещении не должна быть ниже 10°С.

В условиях повышенной влажности (санузлы, кухни, ванные) рекомендуется использовать влагостойкие гипсокартонные КНАУФ листы (ГКЛВ), при этом необходимо учитывать, что в местах прямого попадания воды на стены (ванные) поверхность листов следует покрывать гидроизоляцией КНАУФ ения их острыми краями элементов каркаса или шурупами во время крепления гипсокартонных КНАУФ листов (ГКЛ).

Преимущества

  •  Комплектная система С 111 позволяет наиболее правильно, качественно и экономно решать конкретную строительную задачу — создание легкой ограждающей конструкции.
  •  В процессе создания перегородки исключаются неудобные «мокрые» процессы.
  •  Значительно увеличивается производительность труда.
  •  Достигается общая экономия затрат на строительство за счет облегчения конструкции здания.
  •  Предоставляется возможность реализации неограниченных по замыслу, многовариантных архитектурных решений.
  •  Готовая перегородка имеет высокий уровень качества отделываемых поверхностей.
  •  Поверхность перегородки С 111 пригодна под любую отделку: окраску, оклейку обоями, декоративное оштукатуривание.
  •  Улучшаются тепло- и звукоизоляционные качества помещения.
  •  Обеспечивается не только экологическая чистота, но и благоприятный для человека микроклимат в помещении. Так как основной материал комплектной системы — гипсокартонный КНАУФ лист — обладает способностью дышать, то есть поглощать избыточную влагу и выделять ее в окружающую среду при недостатке.
