Изоляция и теплоизоляция воздуховодов систем кондиционирования и вентиляции Стизолом

Пример монтажа утеплителя, отражающей изоляции Стизол (аналог Пенофол) для теплоизоляции воздуховодов Пример монтажа утеплителя, отражающей изоляции Стизол (аналог Пенофол) для теплоизоляции воздуховодов Всегда на складе утеплитель, теплоизоляция Стизол (аналог Пенофол) для Вас! Фольгированный, самоклеющийся для теплоизоляции воздуховодов систем кондиционирования и вентиляции.



Отражающая изоляция, утеплитель Стизол (аналог Пенофол) из вспененного пенополиэтилена для теплоизоляции воздуховодов систем кондиционирования и вентиляции.



Зачем нужна теплоизоляция воздуховодов?
Главной целью технических систем кондиционирования воздуха является достижение комфортной для человека температуры. Для этого необходимо выполнить следующие условия: воздух должен быть очищен, устранены запахи и токсичные вещества, воздух должен быть нагрет или охлажден, влажность воздуха должна быть повышена или понижена. Внутри здания не должно быть потерь энергии в системе распределения воздуха. Помимо снижения потерь энергии, важно, чтобы при температуре ниже точки росы на установках не образовывался конденсат.

Для большего комфорта людей внутри здания посторонние звуки, возникающие внутри системы, также должны быть приглушены или поглощены. Почему предпочтение следует отдавать теплоизоляции с закрытыми порами. Когда для снижения теплообмена с холодными воздуховодами, температура которых ниже температуры окружающей среды, применяется теплоизоляция, она с двух сторон подвергается постоянному давлению водяного пара.

Разность парциального давления от края до края изоляционного материала можно вычислить, используя стандартные физические формулы, а затем полученные данные можно соотнести с количеством водяного пара внутри изоляционного материала. Поскольку водяной пар стремится проникнуть внутрь материала, он достигнет уровня, когда температура поверхности окажется ниже точки росы и начнется конденсация со всеми вытекающими последствиями. Самое лучшее сопротивление водяному пару оказывают материалы с закрытой ячеистой структурой, поскольку каждая ячейка этих материалов является эффективной теплоизоляционной системой.
И чем выше качество материала, тем больше теплоизоляционный эффект, и, соответственно, больше срок службы оборудования, меньше затрат на профилактический ремонт, и вообще меньше проблем у потребителя. При выборе изоляции для воздуховодов следует обращать внимание на то, что долговременная эффективность использования теплоизоляционных материалов, таких как, например, изоляция из вспененного пенополиэтилена Стизол (аналог Пенофол) для предотвращения образования конденсата и сведения к минимуму теплопоглощения зависит от первоначальной теплопроводности и эффективности пароизоляции. Это важно, поскольку именно эффективная пароизоляция является гарантией минимизации поступления водяного пара внутрь изоляционного материала, вследствие чего происходит незначительное изменение показателя теплопроводности в течение длительного срока. Нужна ли звукоизоляция воздуховодов?
Материалы, используемые для теплоизоляции воздуховодов, призваны выполнять еще одну очень важную эргономическую функцию. Они должны значительно снижать шумы, возникающие внутри воздуховодов (вследствие работы вентиляторов, турбулентности воздуха и т.д.) Наиболее критические частоты звука, возникающие в воздуховодах, в том числе и вызываемые работой вентиляторов, находятся в полосе частот от 125 до 1000 Гц. Максимальное снижение уровня звука полученное в пределах данной полосы частот, составило 26 дБ. Этот результат достигается при использовании отражающей изоляции на основе вспененного пенополиэтилена Стизол (аналог Пенофол), который имеет толщину от 3 до 10 мм, наклеенного на металлическую поверхность, при этом габариты оклеенных им каналов мало изменяются. Для сравнения можно добавить, что традиционные материалы достигают схожего результата при толщине вплоть до 25 мм, что значительно увеличивает физический объем заизолированного воздуховода. Следует ли опасаться коррозии под изоляцией?
Как известно, одной из основных проблем установок кондиционирования воздуха, является образование конденсата. Это может привести к коррозии и серьезно повредить установку. И здесь дело не только в финансовых затратах, которых можно избежать. Непрерывное капание воды, образовавшейся в результате конденсации, может также мешать рабочим процессам. Для предотвращения конденсации на трубах и емкостях необходимо выбирать специальный изоляционный материал, правильно определяя требуемую минимальную толщину тепло-изоляционного слоя. В некоторых системах, заизолированных материалами с открытыми порами, встречается коррозия под изоляцией. Опыт прошлого позволяет утверждать, что если воздуховод был заизолирован материалом с открытыми порами (даже если он аккуратно смонтирован и покрыт металлической оболочкой), то нередко целостность поверхностного защитного слоя нарушается при механическом повреждении. В таком случае влага начинает проникать через теплоизоляционный материал и понемногу начинает разъедать металл и поверхность воздуховодов. Возникает т.н. коррозия под изоляцией. В этом кроется опасность и дополнительные финансовые затраты (на ремонт, замену, простои оборудования и т.д.).
Стизол (аналог Пенофол) создает целостный барьер от проникновения водяных паров, вследствие чего являются более надежным вариантом по сравнению с материалами с открытыми порами. Поэтому закрытопористая структура вспененного пенополиэтилена — важнейший показатель, на который нужно обращать внимание при теплоизоляции металлических воздуховодов.



Схема монтажа, установки отражающей изоляции, утеплителя Стизол (аналог Пенофол).

Материал фольгированный с клеевым монтажным слоем (собственного производства) для теплоизоляции, звукоизоляции воздуховодов вентиляционных систем. Широко используется для утепления и звукоизоляции, фургонов, рефрижераторов, автомобилей, судов, вытяжных и кондиционерных коробов, металлических конструкций.
Клей расплав- прочность склеивания с оцинкованным железом выше прочности пенополиэтилена более 3,5 Н/см. Эффективная теплоизоляция при малых толщинах. Может применяться практически на любых поверхностях (железо, алюминий, дерево и др.), даже не очищенных от пыли и грязи, имеет отличную адгезию, особенно целесообразно его применение на сложных поверхностях, где имеются изгибы, перепады, углы и т.д.
Установка отражающей изоляции из вспененного пенополиэтилена на вентиляционный короб избавляет от потерь воздушных потоков идущих по воздуховоду, обеспечивает теплоизоляцию и шумоизоляцию, выполняет функции пароизоляции, защищая конструкцию от попадания влаги и образования конденсата. Повышается эффективность работы системы до 20%. Существенно снижаются затраты на электроэнергию.
При использовании отражающей теплоизоляции с двухсторонним фольгированием рекомендуется устанавливать дистанционные прокладки, для создания воздушного зазора между отражающим слоем и поверхностью вентиляционного короба, что существенно улучшает шумоизоляционные свойства.

Общие рекомендации по установке:
•Толщину изоляции подбирают исходя из условий эксплуатации воздуховодов.
•Отражающий слой должен быть обращен наружу.
•Соединение отдельных полотен проводится "встык" с проклеиванием швов алюминиевой липкой лентой, для создания абсолютной герметичности и полной гидро-, пароизоляции.

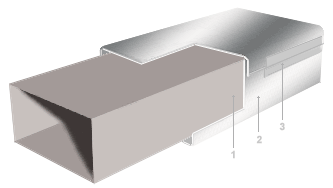

•При необходимости склеивания материала рекомендуется использовать акрилового клея Монтаж отражающей изоляции Стизол (аналог Пенофол) Ф КС, фольгированный с одной стороны с другой нанесен клей или Стизол (аналог Пенофол) Ф, просто фольгированный.

1. Вентиляционный короб
2. Теплоизоляция, утеплитель Стизол (аналог Пенофол) Ф КС или Стизол (аналог Пенофол) Ф
3. Алюминиевый скоч

Монтаж на воздуховоды теплоизоляции, утеплителя Стизол (аналог Пенофол) Ф КС, фольгированный с одной стороны с другой нанесен клей или Стизол (аналог Пенофол) Ф, просто фольгированный.

Рекомендуемые материалы:
В зависимости от условий эксплуатации воздуховодов применяется один из следующих видов отражающей изоляции:

Утеплитель Стизол (аналог Пенофол) Ф КС, фольгированный с одной стороны с другой нанесен клей для теплоизоляции воздуховодов.Стизол (аналог Пенофол) Ф КС
вспененный пенополиэтилен ламинированный с одной стороны алюминиевой фольгой, с другой стороны нанесен слой специального водоустойчивого клея покрытый полиэтиленовой пленкой, которая при монтаже легко снимается.

Утеплитель Стизол (аналог Пенофол) Ф, фольгированный с одной стороны для теплоизоляции воздуховодов.Стизол (аналог Пенофол) Ф
вспененный пенополиэтилен ламинированный с одной стороны алюминиевой фольгой (при монтаже дополнительно используется акриловый клей). Расход клея 1 кг на 4м2

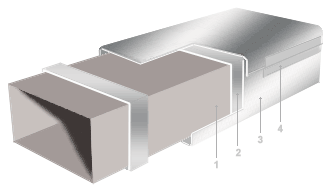

Монтаж отражающей изоляции Стизол (аналог Пенофол) Ф2 с двухсторонней алюминиевой фольгой.
1. Вентиляционный короб
2. Дистанционная прокладка
3. Теплоизоляция, утеплитель Стизол (аналог Пенофол) Ф2
4. Алюминиевый скоч

Монтаж на воздуховоды отражающей изоляции, утеплителя Стизол (аналог Пенофол) Ф2 с двухсторонней алюминиевой фольгой.

Рекомендуемые материалы:

В зависимости от условий эксплуатации воздуховодов применяется один из следующих видов отражающей изоляции:

Утеплитель Стизол (аналог Пенофол) Ф2 с двухсторонней алюминиевой фольгой для теплоизоляции воздуховодов.Стизол (аналог Пенофол) Ф2
вспененный пенополиэтилен ламинированный с двух сторон алюминиевой фольгой.
